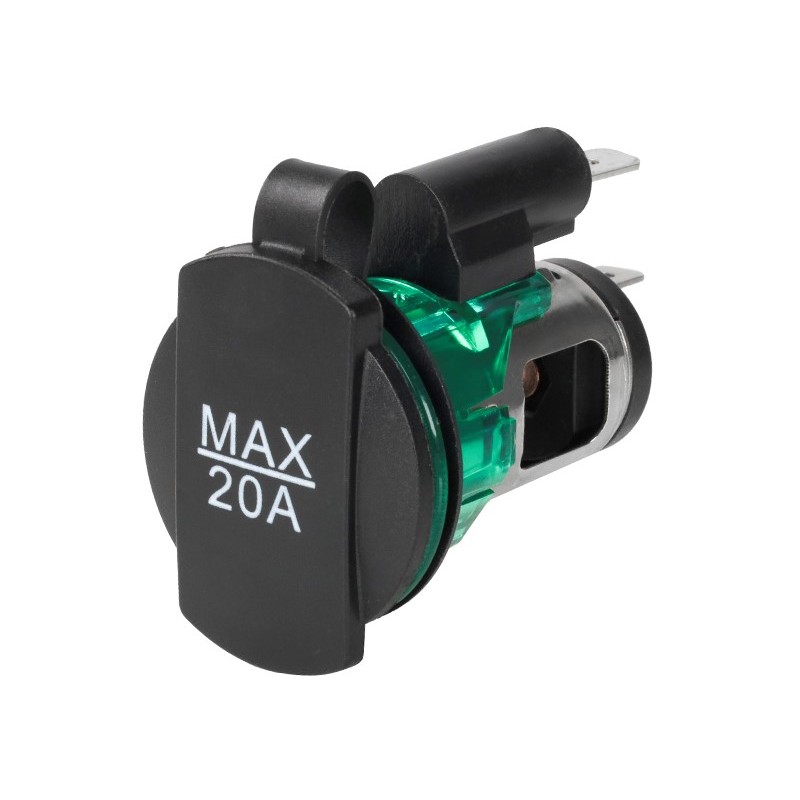

CL zásuvka EURO, 12/24V, 20A max

Používání:

1. Vytvořte otvor o průměru 26 mm.

2. Umístěte zásuvku do něj.

3. Zajistěte objímku 2 šrouby.

4. Připojte červený vodič ke kladnému (+) pólu.

5. Připojte černý vodič k záporné (-) svorce zásuvky.

6. Pro připojení vodičů použijte spony o šířce 6,3 mm.

7. Zásuvku je vhodné zapojit pojistkou 15A.

Důležité!

1. Před instalací se ujistěte, že je vypnuto napájení, abyste předešli riziku úrazu elektrickým proudem.

2. Při připojování vodičů se ujistěte, že připojujete červený vodič ke kladnému (+) pólu a černý vodič k zápornému (-) pólu, abyste zajistili správnou polaritu.

3. Nepřekračujte elektrické limity, protože to může způsobit přehřátí a poškození zásuvky a dalších elektrických součástí.

Technické specifikace:

12/24V max 240W/20A

ZELENÉ PODSVÍCENÍ

TYP EURO
