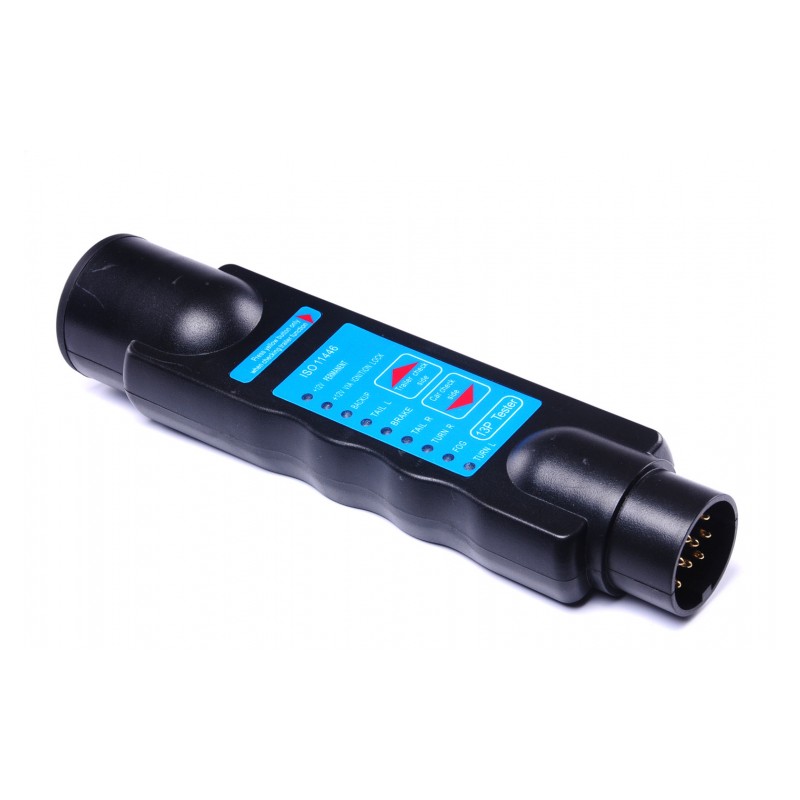

tester 13P zásuvek a zástrček přívěsů 12V

Tester slouží k otestování elektrických okruhů 13-pol zásuvky s napětím 12V automobilů a 13-pol vidlic přívěsných vozíků s napětím 12V.

K provozu je nutné vložit 9V baterii (není součástí výrobku).



Návod na obsluhu - kontrola vidlice přívěsu:

1) Zapojte tester na vidlici (nezapojujte současně do auta!)

2) Zmáčkněte boční tlačítko na testeru

• Pokud se rozsvítí červená dioda na testeru, daný okruh je v pořádku.

• Pokud se nerozsvítí žádná červená dioda, je poškozen kabel ukostření nebo jsou poškozené všechny žárovky elektroinstalace přívěsu (případně je vybitý baterie testeru).

• Pokud dioda nesvítí u některého z obvodů, je poškozen kabel nebo žárovka daného obvodu.

testovat lze i přívěs s LED osvětlením



Návod na obsluhu - kontrola zásuvky automobilů:

1) Zapojte tester na zásuvku automobilu (nezapojujte současně přívěsu!)

2) Zapněte osvětlení vozidla, které chcete testovat

• Pokud se rozsvítí červená dioda na testeru, daný okruh je v pořádku (u směrových svítilen dioda bliká).

• Pokud se nerozsvítí žádná červená dioda, je pravděpodobně poškozen kabel zásuvky - kostra.

• Pokud červená dioda nesvítí pouze u zkoušeného okruhu, je v nepořádku napojení na zásuvku.

Upozornění: Tento tester nelze použít pro zásuvky tažného zařízení, které mají vlastní řídící jednotku (CANBUS). Nikdy nezapojujte tester do zásuvky tažného zařízení a přívěsu současně. Vždy provádějte měření přívěsu a tažného zařízení vozidla samostatně.
