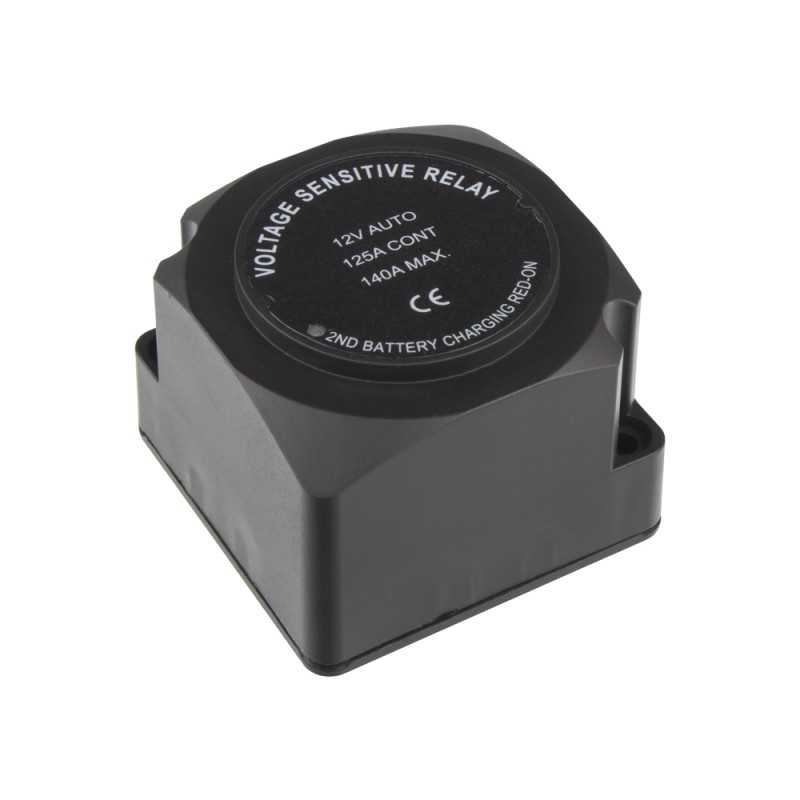

Automatické relé 12V 140A pro připojení druhé baterie.

Vlasnosti

plně automatický provoz

sepnutí relé při při dosažení napětí 13,3 V

odpojení relé při poklesu napětí pod 12,8 V

jednoduché třívodičové připojení na baterie

ochrana proti přepětí

indikační LED dioda

výstup na připojení LED kontrolky

stálý proud 125 A

maximální proud až 140 A

žádný úbytek napětí, díky kvalitním komponentům

sleduje napětí obou baterií

spotřeba v rozepnutém stavu: 10 mA

spotřeba při sepnutém stavu: 330 mA

spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)

připojení baterií pomocí kontaktů M6

Rozměry

69 mm (L)

69 mm (W)

58 mm (D)

Připojení:

černý vodič – kostra

kontakt M6 – startovací baterie + 12V

kontakt M6 – sekundární baterie +12V

žlutý vodič - manuální sepnutí relé -12V

černá smyčka - možnost připojení kontrolky sepnutí relé (-)

červená smyčka - manuální sepnutí relé +12V

Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3V, relé propojí paralelně 2 baterie,(startovací a sekundární) které se poté nabíjí současně. Pokud napětí klesne pod 12.8V (například při vypnutí motoru), relé se rozpojí, a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např.při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.
